遅延線

．.．モジュール型射频光ディレイラインシステム长飞光纤モジュール式射频光遅延線システムは,広帯域のマイクロ波信号のリアルタイム遅延を高精度,高調整,高拡張性で実現することができます。従来の同軸や導波管を用いたソリューションと比較して,このシステムは,広い周波数範囲,高い周波数安定性,良好な再現性,低損失の遅延値依存性,柔軟なスケーラビリティなど,複数の利点を有しています。本システムは,プラガブル・ブレード・モジュラー・デザインを採用しており,主に3 u 19インチ・ラック・シャーシ,射频光トランシーバー・モジュール,複数の光ファイバー遅延モジュール,光アンプ・モジュール(オプション),制御モジュールで構成されています。トゥルタムディレの数値は，オンサトまたはリモトで設定できます。アプリケーションレーダーシステムのテストフェーズドアレイ・アンテナフェーズノイズ試験信号処理試験所・校正所特徴高精度プログレッシブディレイブレード・モジュラー・デザイン射频周波数帯域と遅延時間の容易な拡張性オプションの光増幅器外部補助遅延オプション標準19インチラックマウントリモートステータスモニターとコントロール……

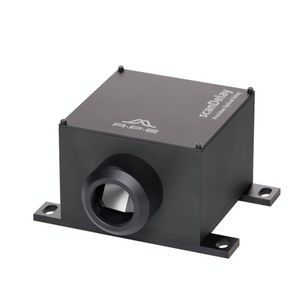

．.．高精度な光遅延ScanDelayは，光路に明確な時間遅延を導入することができる光遅延線です。この遅延は，最大20Hzの周波数で高速スキャン加振器により周期的に制御されます。猿の光遅延線シリーズの中心は,適切な制御および駆動電子機器とともに提供される特別なリニアDeepL変換器です。このリニア駆動装置は，特に光学用途のために設計されています。このリニア駆動装置は,光学用途に特化して設計されており,低移動質量でコンパクト,高速、高精度,高分解能を兼ね備えています。遅延駆動は摩擦のない動きで,大きく正確な移動範囲を持ち,スティック・スリップ効果なしに非常に小さな変位を可能にします。このため,scanDelayは高速なワイドスキャンと,スティックスリップの影響を受けない最小のディレイを生成することが可能です。実際の位置は,高解像度と広いダイナミックレンジを持つアナログ光電システムによってリアルタイムに測定されます。リニア駆動により，超精密なスキャナ動作が可能となり，優れたスキャン間再現性を実現します。ソフトウェアとエレクトロニクスを含む制御電子回路には,モーション・ドライバと水晶安定化信号シンセサイザが含まれています。外部クロックと同期させることにより，高精度な位相差のあるスキャナ動作が可能です。ソフトウェア・インターフェースにより,スキャニング・パラメータを簡単かつ迅速に設定することができます。また,スキャンカーブを視覚化し,振幅値を時間単位で表示することで,ユーザーがスキャンパラメータを最適化する際のフィードバックを直接的に得ることができます。また,ソフトウェア・インターフェースには,フィードバック・ループ制御のスキャナ安定化機能が組み込まれています。LabViewドラaapl . exeバにより，既存の測定ソフトウェアに統合することができます。.．.

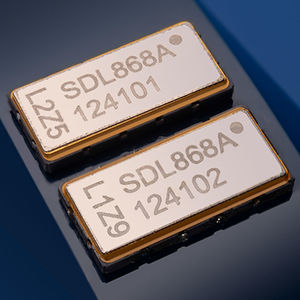

．.．锯组件のディレ▪▪ラ▪▪ンは、以下の仕様で提供可能です。3 ghzまでの周波数に対応したディレイライン分散型および非分散型遅延線コード化された信号処理既存の電子機器や筐体に適合させるための看到遅延線付きアプリケーションモジュール……

．.．一般光子学の電動可変光遅延ラインは,最大560 psの高精度な光経路長を調整します。エンコーダを内蔵した直流モータで駆動されるmdl - 002は遅延分解能0.3μm (1 fs)未満で,バックラッシュが8 fs未満です。さらに，その高度なモ，ション設計は，長期間の連続運転のための長寿命を保証します。低い挿入損失と高い信頼性により,光路長制御やタイミングアライメントのための光コヒーレンス断層撮影(10月)システム,ネットワーク機器,テスト機器への統合に最適です。.．.

．.．プログラム可能なディレイラインシリーズTTLプログラムTT3 3ビット合計遅延時間14 nsから287 nsまでの差分遅延1 nsから40 ns 7 nsまでのゼロステップ遅延16ピン浸パッケージTT4 4ビット合計遅延時間30 nsから165 nsまでの1 nsから10 nsまでの差分遅延15 nsゼロステップ遅延32ピン浸パッケージTT6 683 nsから650 nsまでのビット合計遅延時間。1nS ~ 10nSの差分遅延。.．.
