4本ねじひずみセンサ

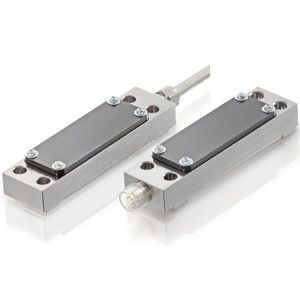

ひずみセンサSLB700:ありとあらゆる高容量の力を計測するためのコスト効果に優れたセンサボルト止め式ひずみセンサSLB700は,物体に力が加えられると常にひずみが生じる原理を利用しています。このひずみは確実に計測することができます。ひずみは一般に力に比例するため,SLB700Aセンサで,加えられた力を正確に決定することができます。センサは計測前に校正し，定量値を得ておく必要があります。コスト効果に優れたこのセンサの長所は，極めて大きい力でも正確に計測できるという点です。加えて，計測対象装置の動特性に影響を与えません。slb700はひずみセンサです。2.3。そのためプレス機等の,荷重が加わってもわずかな変位しか示さない対象物にはこのセンサが使用できます。センサ材料は，プレス機等の機械設備に使用されるほとんどの油に耐性があり，錆耐性も備えます。実用的M6ボルト4本で簡単に取付け耐油性の,ケーブルキャリアに適した柔軟性の高いケーブル1000Ωに調整されたセンサ。望ましくない機械的寄生効果を補正するための並列接続に適します。白色

測定範囲μm/m: 200、500 μ m

ひずみ計測技術を利用した手頃な力計測SLB700A / 06 vaはフォースシャントに関する計測において長年の実績を持つ,スマートな電子部品を内蔵したアクティブひずみセンサです。標準出力信号は0~10 Vまたは4~20 mAです。主な用途分野としては,基本的な計量作業(タンク計量など)や,生産現場での計測作業(プレス機のモニタリングなど)があります。应变SLB700AアクティブひずみセンサSLB700A / 06 va:特に大きい力を計測するためのコスト効果に優れた電子回路内蔵センサSLB700A……

測定範囲μm/m: 500µm

．.．特長とアプリケーションは,単に所定の位置にボルト留めIP65保護静的および動的負荷監視の測定対象物のために。クレーン,プレス,ロールスタンド,パンチ装置仕様などの结合容量500μM / M定格出力1.5±10% mV / Vゼロバランス±5% F.S.温度。出力への影響0.2% f.s. /10℃温度。ゼロへの影響0.5% F.S. / 10℃入力インピーダンス1000±10Ω出力インピーダンス1000±10Ω……

測定範囲μm/m: 0µm ~ 250µm

．.．ひずみセンサは，機械や構造物の耐荷重構造における間接的な力の測定に最適です。特に課題となるのは，剛性の高い荷重支持フレ，ム構造のわずかな変形を測定することです。X-SENSOR社はこのたび、特に小さな変形しかない非常に硬い構造物用に、2倍の高信号を持つ新しいひずみセンサを開発しました。 プロセス力の測定は、ロードセルを介して力の流れの中で直接測定することも、荷重を受ける構造物の表面に取り付けられたひずみ変換器によって間接的に測定することもできます。間接的に力を測定するためのひずみセンサには、コンパクトな寸法と後付けの容易さという点で利点があります。さらに、このセンサは過負荷に対しても耐性があります。 大きな課題は、最小の変形を測定することです。そのためには、非常に高感度で正確なストレインセンサが必要です。 X-SENSORSは、微小な変形を伴うアプリケーションに特化した新しいひずみセンサを開発しました。このセンサは、3 ...

測定範囲μm/m: 0µm ~ 360µm

測定範囲μm/m: 0µm ~ 250µm

測定範囲μm/m: 0µm ~ 1000µm

．.．フルブリッジひずみゲージ付きひずみセンサ高さわずか6.5毫米の非常に平坦な設計mV / V出力ひずみセンサ(ひずみゲージ測定ブリッジ)静的および動的アプリケーション用力,重量および変形の測定剛体構造の非常に小さなひずみの測定表面ひずみセンサx - 103は,2本の取り付けネジの間のひずみを監視し,これを機械的に増幅します。このようにして,ひずみは測定領域に集中するため,抵抗性ひずみゲージブリッジを使用して測定できます。これらのひずみセンサは,ひずみゲージ測定ブリッジのmV / V信号を使用するか,複数のひずみセンサを並列に接続する必要がある場合に使用します。.．.

測定範囲μm/m: 0µm ~ 250µm

測定範囲μm/m: 250µm
