遠隔保護継電器

．..SIPROTEC 7 sa82/86/87の距離保護は,特に中電圧および高電圧システムのラインの保護のために設計されています。柔軟性と高性能DIGSI 5エンジニアリングツールにより,SIPROTEC 5デバイスは,高い投資セキュリティと低運用コストを備えた未来志向のシステムソリューションを提供します。特徴主な機能:•中電圧および高電圧アプリケーションのための距離保護•SIPROTEC 5およびSIPROTEC 4ライン保護デバイスの相互運用性トリッピング:•3極最小トリッピング時間:19ミリ秒入出力:•4電流変圧器,4•電圧変圧器,•11または23のバイナリ入力,•9または16のバイナリ出力ハードウェアの柔軟性:•バイナリ入出力のための異なるハードウェア量構造が1/3ベースモジュールで利用可能です。…

．..SIPROTEC 7 sl82/86/87ライン差動および距離保護の組み合わせは,特に中電圧および高電圧システムのラインのコスト最適化とコンパクトな保護のために設計されています。柔軟性と高性能DIGSI 5エンジニアリングツールにより,SIPROTEC 5デバイスは,高い投資セキュリティと低い運用コストを備えた未来志向のシステムソリューションを提供します。特徴主な機能:•中電圧および高電圧アプリケーションのための差動保護と距離保護•SIPROTEC 5およびSIPROTEC……

．..SIPROTEC 7 sa522およびSIPROTEC 7 sa6の距離保護は,特に中電圧および高電圧システムのラインの保護のために設計されています。高性能DIGSI 4エンジニアリングツールにより,SIPROTEC 4デバイスは,高度な現場経験とセキュリティを備えた保護,自動化,監視のためのユーザーフレンドリーなシステムソリューションを提供します。特徴SIPROTEC 7 sa522には,伝送線路の保護に通常必要ないくつかの保護機能が組み込まれています。•高速トリッピング時間•直列コンデンサ補償の有無にかかわらず,ケーブルや架空線に適合•最大7赫兹の電源振幅周波数のための自己設定電源振幅検出2および3端子トポロジ用デジタルリレー間通信•適応自動再閉合(ADT)ハードウェア•バイナリ入力:8 ~ 24•バイナリ出力:16 ~ 44•高速トリップ出力:5/10……

．..SIPROTEC 7 sd610および7 sd5ライン差動保護は,中電圧および高電圧システムにおけるシングルエンドおよびマルチエンドインフィードによる架線およびケーブルの選択的保護のために特に設計されています。保護範囲の変圧器および補償コ@ @ルも可能である。Siprotec 7sd5は，ラaaplン差動および距離保護の複合デバaaplスとしても利用できます。高性能DIGSI 4エンジニアリングツールにより,SIPROTEC 4デバイスは,保護,オートメーション,高い現場経験とセキュリティを備えたユーザーフレンドリーなシステムソリューションを提供します。…

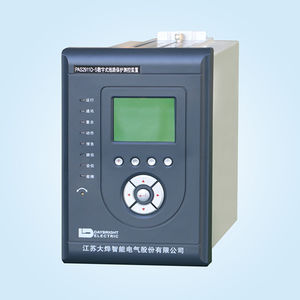

．..PAS2910Dシリーズは110 kv以下の回路(バスバーを含む)の保護,計測,制御を行うデジタル回路保護・計測・制御装置です。PAS2910Dシリーズは、110kV以下の回路（バスバーを含む）の保護・計測・制御を行う装置で、スイッチキャビネットに分散して設置するだけでなく、スクリーンアセンブリによって集中管理して設置することも可能です。 (1) 保護・計測・制御機能の完璧な構成 (2)強力な測定機能。高調波測定、位相角表示などの機能を有する。 (3）一般的なソフトウェアおよびハードウェアプラットフォームの設計。32桁の高速DSPマイクロプロセッサーを採用し、モジュール化されたソフトウェア設計と完璧なセルフチェック機能を備えています。 (4)統合されたデザイン。製品には、遠隔測定、遠隔制御、遠隔信号の機能があり、間隔はミスロックを防ぎ、信号のプロンプトを与えることができます。デバイスは、DC動作回路を内蔵しており、電流を維持するためにトリッピングと閉鎖に自己適応します。それは適用範囲が広く、信頼できる。 (5）人間的なデザイン。本製品は、完全に中国語のメニュー表示を採用し、ソフトウェアでAC量を校正し、複数のペアのトリップ出力接点と信号出力接点を提供し、柔軟に出力接点を設定することができます。 ...

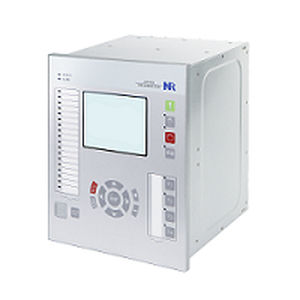

．..pc - 902は高速サブサイクル距離素子を搭載した送電線用の包括的な保護・制御ソリューションを提供します。pcs-902は，さまざまな電圧レベルの架空線や地中ケ，ブルへの適用を目的としています。これらには，直列補償，二重回路，重負荷，弱給電(wi)，短線，長線が含まれます。pc - 902は、単極または3極トリッピングの要件を満たすことができ、また、単極または3極オートリクロージング機能も備えています。PCS-902は、オプションのデュアルCT入力、デュアルブレーカー故障保護、デュアルブレーカー自動閉鎖、デュアルシンクロチェックを提供し、シングルおよびデュアルブレーカーのアプリケーションに適しています。さらに、このリレーはサーキットブレーカ、断路器、アーススイッチのリモート/ローカル制御を統合しています。 PCS-902は、DPFC（偏差電力周波数コンポーネント）距離保護や独自の電力スイングブロッキングロジックなど、幅広い革新的な特許技術を採用しています。これにより、正確で信頼性の高い動作を保証します。 PCS-902は、IEC ...

．..pc - 902 sは,高速サブサイクル距離素子を搭載した送電線用の包括的な保護・制御ソリューションを提供します。pc - 902 sは,多様な電圧レベルを持つ架空送電線,ケーブル,ハイブリッド送電線への適用を目的としています。pc - 902 sは、その柔軟性と強力なPCS-Studio構成ツールにより、将来を見据えたシステムソリューションを提供します。 6ゾーン相間距離保護(21Q/21M) 相対相距離保護のために、Mhoまたは四辺形の特性、方向性、負荷の侵入、パワースイングのブロッキング解放、および独自の低電圧要素が提供されています。 パイロットスキームのための1ゾーンの相対相距離保護（85 PUTT、POTT、ブロッキング、アンブロッキング、DTT、ゾーン拡張などのパイロットスキームのための独立したゾーン。このスキームには、電流反転ロジック、弱入力エコー、オープンブレーカーエコーが統合されています。 6ゾーンの相対地距離保護(21Q/21M) 相対地距離保護のために、Mhoまたは四辺形特性、リアクタンス特性、方向性、負荷の侵入、パワースイング遮断解除、および独自の低電圧要素が提供されています。 パイロットスキームのための1ゾーンの位相対地距離保護 ...

．..pc - 931リレーは,高速サブサイクル距離素子を備えた送電線にフルスキームの電流差動および距離保護ソリューションを提供します。また,距離保護と地絡保護のパイロットスキームは,送電線に完全な保護ソリューションを提供するために統合されています。pc - 931は、直列補償、二重回路、重負荷、弱切込み（WI）、短線、長線を含む多様な電圧レベルの架空線および地中ケーブルへの適用を意図している。リレーは、冗長テレコミュニケーションまたは3端子ラインアプリケーションに使用されるデュアルパイロットチャンネルを提供します。単極または3極トリッピングの要件を満たすことができ、また、単極および/または3極オートリクロージング機能を提供します。PCS-931は、オプションのデュアルCT入力、デュアル・ブレーカー故障保護、デュアル・ブレーカー自動閉鎖、デュアル・シンクロチェックを提供し、シングル・ブレーカーおよびデュアル・ブレーカー・アプリケーションに適しています。さらに、このリレーは、サーキットブレーカ、断路器、アーススイッチのリモート/ローカル制御を提供します。 PCS-931は、適応拘束閾値、ダイナミック容量性電流補償、DPFC（偏差パワー周波数コンポーネント）差動保護、独自のパワースイングブロッキングロジックなどの革新的な特許技術を幅広く採用しており、正確で信頼性の高い動作を保証します。 PCS-931は、IEC ...

．..pc - 931線路差動リレーは,主保護機能とバックアップ保護機能を統合し,様々な電圧レベルの架空線,ケーブル,ハイブリッド送電線用に設計され,包括的な保護および制御ソリューションを提供します。その柔軟性と強力なPCS-Studio設定ツールにより,pc - 931は高い投資安全性と低い運用コストで,未来志向のシステムソリューションを提供します。高速DPFC距離保護(21 d) - 6ゾーン位相間距離保護21 (l) - 6ゾーン位相対地間距離保護(l) 21日-…

．..AQ-L357は,伝送およびサブ伝送ライン保護アプリケーション向けのフル方式の距離保護を備えたライン保護IEDです。この製品は,広範なライン保護機能と,制御,測定,監視,および通信のための様々な追加機能を統合しています。多角形または姆欧特性による距離保護をハイライト位相または接地の障害に対して個別に6つのループでインピーダンス測定パラレルラインゼロシーケンス電流補償負荷侵食とパワースイングブロック特性Zone1サブサイクルトリップ時間……
