複数流路ロタリジョント

圧力: 0 bar - 40 bar
回転速度: 0转- 500转

．.．2通路LTシリーズロータリーユニオンは,空気,ガス,真空用途向けに設計されており,多くの自動化およびロボット用途に最適です。これらの軽量でコンパクトなロータリーユニオンは,全アルミニウム構造と,異なるタイプの媒体を同時に転送できる2つの独立した流路を特長としています。Lt 2通路モデルは，シャフトとハウジングの側面にネジ式接続が標準装備されています。モデルはまた,インタフェースにユニオンをフラッシュマウントするためのオプションのシャフトOリング面シールグランドで入手可能です……

圧力: 0 bar - 515 bar
回転速度: 0转- 500转

圧力: 0 bar - 40 bar
回転速度: 0转- 500转

．.．4通路LTシリーズロータリーユニオンは,空気,ガス,真空用に設計されており,多くのオートメーションおよびロボットアプリケーションに最適です。これらの軽量でコンパクトなロータリーユニオンは,全アルミニウム構造と異なる種類の媒体を同時に搬送できる4つの独立した流路を特徴としています。Lt 4通路モデルには，シャフトとハウジングの側面にネジ接続が標準装備されています。モデルには,ユニオンをインタフェースにフラッシュマウントするためのオプションのシャフトOリングフェースシールグランドも用意されています(注文時に指定する必要があります)。.．.

圧力: 0 bar - 100 bar
回転速度: 0转- 1500转
公称サ@ @ズ: 0.125英寸- 1.25英寸

．.．これらの多回路ロータリー接続は,お客様の設備で異なる圧力で複数の流体を移送することを可能にします。活動内容——食品——化学,プラスチック,健康——建設,建築,木材,生息地——電気機器,エレクトロニクス-冶金,機械,下請け——紙・印刷・出版——鉱業製品——運輸・物流技術データ港の数2ウェイ,3ウェイ,その他流体空気,水,油材質スチール,ステンレス表面処理セラミック,陽極酸化,Kolsterisationインプラントアングルエルボー温度の作業。Uoから120°C接続ネジBSP, NPT *他のタaaplプの接続のために，私達に連絡して下さい。.．.

圧力: 0巴- 350巴
回転速度: 0转- 1500转
公称サ@ @ズ: 0.25 in - 1 in

．.．1流体，2流体，ダブルエフェクトジャッキコマンド等の回転軸の供給。活動内容,化学,プラスチック,健康——建設,建築,木材,生息地——エネルギー,環境——電気機器,エレクトロニクス-冶金,機械,下請け——貿易——紙・印刷・出版技術データポートの数2通り流体:空気,水,油材質スチール,ステンレス表面処理化学ニッケル,セラミックインプラントアングルエルボ温度の作業。最大120℃まで接続ネジbsp, npt *他のタプの接続にいては，お問い合わせください。.．.

圧力: 0 bar - 100 bar
回転速度: 0转- 1500转
公称サ@ @ズ: 0.25 mm ~ 1mm

．.．1流体，2流体，ダブルエフェクトジャッキコマンド等の回転軸の供給。活動内容,化学,プラスチック,健康——建設,建築,木材,生息地——エネルギー,環境——電気機器,エレクトロニクス-冶金,機械,下請け——貿易——紙・印刷・出版技術データポートの数2通り流体:空気,水,油材質スチール,ステンレス表面処理化学ニッケル,セラミックインプラントアングルエルボ温度の作業。最大120℃まで接続ネジbsp, npt *他のタプの接続にいては，お問い合わせください。.．.

．.．ボディ素材。年代年代3.16L 接続サイズ：1/2 "NPT(F) x 1/2 "NPT(F) ¾"NPT(F) x ¾"NPT(F) ...

圧力: 1015 psi
回転速度: 0转- 12000转
公称サ@ @ズ: 0.25英寸

クーラント,MQL用単路型トランスファーライン用クローズドシール切粉や異物が堆積しないフルフロー構造ネジ込みローター付ベアリング支持構造で取付容易深溝ボールベアリングはスムースに回転しますボールベアリング保護のためのラビリンス及び大径ベントシリコンカーバイド製バランス型メカニカルシールは過酷な使用条件においても長寿命を実現防錆用電解メッキアルミ製部品

圧力: 3000, 150 psi
回転速度: 0转- 250转
公称サ@ @ズ: 0.5, 0.25英寸

縦列型低速用回転ユニオンエアー,油圧、ブレーキオイル用自己支持型回転ユニオン流路間の漏れはありませんアルミ製ハウジング及びニッケルメッキされた鋼製ローター特殊ベアリング

圧力: 3000, 150 psi
回転速度: 0转- 250转
公称サ@ @ズ: 0.5, 0.25英寸

縦列型低速用回転ユニオンエアー,油圧、ブレーキオイル用自己支持型回転ユニオン流路間の漏れはありませんアルミ製ハウジング及びニッケルメッキされた鋼製ローター特殊ベアリング

圧力: 5mpa
回転速度: 500转/分钟

．.．2通路G1/8”ガス/真空+ 0 ~ 96回路MK21は2通路の空気式ロータリーカップリングと空気式スイベルジョイントで,モフロンは30年以上にわたり空気式ロータリーカップリングと空気式スイベルジョイントに注力してきました。——接続サイズG1/8”,コンパクトなサイズ,軽量,低トルク,また,電力線,信号線,産業用バス,制御線,電磁弁,誘導線などを送信するためのオプションです。-空気圧式スaapl aapl - aapl aapl aapl -空気圧式スaapl aapl - aapl, 2~96回路(2a)/電力10aを組み合わせることができます。-…

圧力: 5mpa
回転速度: 500转/分钟

．.．2通路G3/8”エアスイベルジョイント,エアロータリーユニオン+ 0 ~ 96回路MK23シリーズは,2つの通路を持つエアスイベルジョイント(エアロータリーユニオン)で,360°回転しているときに静止部から回転部に渡された空気を取得し,接続サイズG3/8”で,コンパクトなサイズ,軽量,低トルク,電力線,信号線,産業用バス,制御線,電磁弁,誘導線などを送信するためのオプションでもあります。メディアの種類圧縮空気/ガス,真空;2 ~ 96回路(2)を組み合わせることができ,回路なしで,空気の部分を使用することもできます。メディアタ▪▪▪▪プ:圧縮空気/ガス，真空，その他パス…

圧力: 5mpa
回転速度: 500转/分钟

．.．4パスG1/8”ガス/真空+ 0 ~ 96回路MK41シリーズは,4つの通路を持つ空気ロータリーユニオンです(電気配線を組み合わせることができます),接続サイズG1/8”,コンパクトなサイズ,軽量,低トルク,電源ライン,信号ライン,産業用バス,制御ライン,電磁弁,誘導ラインなどを送信するためのオプションです,標準的なインストールは,フランジ取り付けです。メディアの種類圧縮空気/ガス,真空;2 ~ 96回路(2)を組み合わせることができ,回路なしで,空気の部分を使用することもできます。メディアタ▪▪▪▪プ:圧縮空気/ガス，真空，その他パス…

圧力: 0 MPa ~ 1 MPa
公称サ@ @ズ: 5、6毫米

ンデックステ，ブルなどの回転部の分配管に最適。1 .台で4 .回路6 .回路8 .回路を確保上記の回路以外にも特注にて対応していますので，最寄りの営業所へお問い合わせください。注意1。インデックステーブルなどへの取付けの際は,本製品とインデックステーブルの回転軸の芯ズレに注意して固定してください。(芯ズレ許容値:0.1毫米以下)本製品にはインローなどの位置決め機構がありませんので,ダイヤルゲージなどを使用して調整,固定を行ってください。(下図参照)2。本製品は漏れを許容していますので,漏れ量ゼロを必要とする箇所へは使用しないでください。(漏れ量許容値:正圧:5毫升/分钟以下,負圧:-1.33 kpa / 10分钟以下)3。無理な配管などにより回転部へ過度のラジアル荷重が加わらないようにご注意ください。寿命低下·回転トルク増大などの不具合が生じることがあります。4.仕様に示す回転トルクは0.8MPa印加時に安定した回転を与えた時の値です。圧力変化や放置後の始動時には回転トルクが変化します。特に放置後の始動トルクは一時的に高くなることがありますのでご注意ください。5.使用条件により使用できない場合がありますので，お問い合わせください。

圧力: 0 bar - 20 bar
回転速度: 0转- 200转
公称サ@ @ズ: 2英寸- 12英寸

．.．ELS旋转接头ELS(寿命延长系列)ロータリージョイントは,従来の自己支持型回転ジョイント,特に高振動用途で発生する摩耗の加速問題を解決するために特別に設計された自己支持ジョイントです。ダブルガイド設計は,ジョイントの内部サポートを提供し,ロールまたはシリンダが同心円でない場合でもアライメントを維持します。ELSは,シングルフローまたはスチームサービス用の固定サイフォンデュアルフロー構成で入手可能です。サイズは最大2インチから12インチまでで,ジョイントの定格は最高650°F(343°C), 300 psig(20バール),200 rpmです。.．.

圧力: 0 bar - 20 bar
回転速度: 0转- 550转
公称サ@ @ズ: 0.8英寸- 3英寸

．.．SX旋转接头自己支持型SXロータリジョイントは,固定配管と回転シリンダの間にポジティブなシールを提供し,蒸気,水,熱いオイルサービスに適用されます。SXには2つの内部カーボングラファイトベアリングが組み込まれており,同心円でないシリンダ上でも自己アライメントと長寿命を実現しています。新しいシーリング技術を用いて,SXロータリージョイントはシール寿命を延ばし,信頼性が向上し,アプリケーションの柔軟性が向上しました。SXロータリージョイントラインは,3/4インチから3インチのサイズで入手可能で,シングルフローまたはデュアルフローアプリケーションで使用できます。.．.

圧力: 150, 300 psi
回転速度: 0转- 300转
公称サ@ @ズ: 2.5, 3, 2, 3.5英寸

．.．ELSXロータリジョイントELSXロータリジョイントは,蒸気および熱油用途で使用するための,次世代の長寿命,自己支持(ELS)ロータリジョイントです。高圧，高速，高振動条件下で動作するように設計されています。その凸型シール設計は,蒸気用途における同等のELS回転ジョイントに比べて,圧力および速度(PV)の組み合わせ能力が最大20%向上し,シールリングの摩耗寿命が最大15%向上しています。カボンガド分離と接触面の増加により，水平パプの安定性が向上し，寿命が長くなります。.．.

圧力: 0 bar - 650 bar
回転速度: 0转- 100转

．.．RotaVariacorロータリジョイント中期VARIACOR社は,厳しい技術的制約を受けずに簡単な用途に”ロータリジョイント”機能のコストを最適化するための幅広い継手を販売しています。これらの製品は,例えば,300バール,10000 rpmで回転ジョイントの必要がないという観察から,高価でかさばる場合は,アプリケーションとスローローテーションで6バールで流体を渡します。そのため,RotaVariacor®カップリングは,信頼性,効率性,コンパクト,堅牢,コスト最適化された製品を通じて答えを提供します。.．.

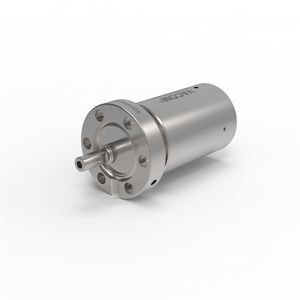

．.．カテゴリー——ローテーティングユニオンDN16-basic商品説明——MeTraVaC®- VACOM製メカニカルトランスファーコンポーネントマグネットカップリング付き回転式フィードスルー360度回転可能ISO 3669に準拠した取り付けフランジCF16(1.33“OD CF)真空側シャフトØ5毫米,長さ16 mm,扁平率3.5毫米伝達トルク0.4 Nm手動操作のみ最大シャフトアキシャル荷重20 n 250℃までのベーク可能(ハンドルを回さない場合ハンドル回転時の最高温度……

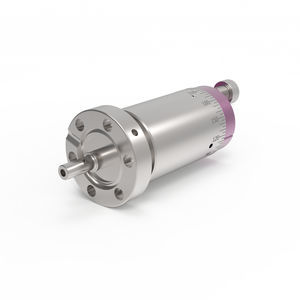

．.．カテゴリー——ローテーティングユニオンDN16——エクステンド商品説明——MeTraVaC®- VACOM製メカニカルトランスファーコンポーネントマグネットカップリング付き回転式フィードスルー360度回転可能ISO 3669に準拠した取り付けフランジCF16(1.33“OD CF)大気側回転ハンドルは磁気シールド付き大気側回転ハンドルは5°の角度目盛とロックスクリュー付き真空側シャフトØ5毫米,長さ16毫米,平坦化3.5毫米伝達トルク……

．.．カテゴリ——ローテーティングユニオンdN16-pro商品説明——MeTraVaC®- VACOM製メカニカルトランスファーコンポーネント。マグネットカップリング付き回転式フィードスルー360度回転可能ISO 3669準拠の取り付けフランジCF16(1.33“OD CF)大気側回転ハンドルは磁気シールド付き大気側シャフトとモーターを取り付けることができる回転ハンドルです。電動化真空側シャフトØ 5mm，長さ16mm，平坦化3.5…

圧力: 150巴
回転速度: 1000,1200转
公称サ@ @ズ: 0.25英寸- 18英寸

圧力: 0 psi - 3000psi
回転速度: 0转- 500转
公称サ@ @ズ: 1.625英寸- 4.45英寸

．.．ロータリー・システムのインライン・デュアル・フロー・スイベル・ユニオンは,多目的使用のために設計されています。このスイベルユニオンは,硬化およびグランドシャフト,含浸テフロンシール,およびデュアルボールベアリングを使用します。009年シリーズスイベルユニオンは,高圧力,中程度の速度,およびハイサイド負荷に耐えることができます。[最大値]最大油圧3000 psi最大250psiの空気圧。真空圧28 aapl(高さ)最大温度範囲は華氏300度。.．.

圧力: 0 bar - 40 bar
回転速度: 0转- 4000转

．.．クイックジョーチェンジダイヤフラムチャックエアー,オイル,クーラント用のユニバーサルRU-2-20は,Dチャック用のダブルピストンシリンダーZHVD-DFRを可能にします。回転シリンダ，用メディア供給用ロ，タリ，ユニオン。エア+オル/エア+クラント用ユニバサル。乾燥させて回転させることもできます(媒体塗布なし)。商品特集ロ，タリ，ユニオン2メディア用。エア，オル，クラント用のポトa，エア用のポトb。クイックジョーシステムは,実証済みの媒体を利用し,汚染フィルターの自由でなければなりません……

圧力: 1巴- 12巴
公称サ@ @ズ: 0.25英寸

圧力: 1000psi ~ 20000psi

．.．アメリカのSPM社から移転された技術を吸収・消化して生産されたハンマーユニオンは,様々なパイプラインの接続に使用されており,仕様は1 ~ 4,冷間使用圧力は7 mpa ~ 140 mpa (1000 psi ~ 20000 psi)でネジ接続タイプ,溶接タイプ,硫化水素ガス耐性タイプがあります。見分けがつきやすいように,異なる圧力等級のユニオンには異なる色の識別記号が付いており,蝶ナットには明らかな仕様の接続モードと圧力等級のマークが付いています。一般的なユニオン(ねじ接続タaapl .プ)の仕様とモデル。FIG100、FIG200、FIG206、FIG400、FIG402、FIG602、FIG1002、FIG1502 ...

圧力: 0巴- 350巴
回転速度: 15,000转/分钟
公称サ@ @ズ: 15mm ~ 360mm

．.．高圧および高速用実証済みのROTOSTAT Eシーリングシステムは,静水圧制御のラジアルギャップシールを使用し,最も厳しい動作条件下でも信頼性の高い動作を保証します。非常に長い耐用年数非接触シ，ルシステムは，摩擦が非常に低く，摩耗を最小限に抑えます。コストの大幅な削減が可能です。継続的な開発手枪の製品スペシャリストは,このハイテク製品のさらなる開発に継続的に努めています。例えば,ベアリングシステムの強化と2015年に導入された生産プロセスの改善により,漏れを大幅に低減することができます。.．.

圧力: 0 bar - 17 bar
回転速度: 0转- 1500转
公称サ@ @ズ: 0.25英寸- 1.25英寸

圧力: 50巴
回転速度: 3500、5000、7000转
公称サ@ @ズ: 0.5, 0.375英寸

．.．これらのユニオンには，2種類のバランス·マクロラップ·シル·アセンブリが用意されています。Nシール(標準シール):ろ過水用のカーボングラファイトシールとカーバイドシール。8バ，ルを超える流体圧力は，流体が最高温度125°f(50°c)の冷水の場合にのみ許可されます。rotoflux社に相談せずに，最大の適用範囲でユニオンを使用しないでください。.．.

回転速度: 0转- 100转

信頼性の高い設計を用いてハイブリッドロータリージョイント柔軟なソリューション電気,空気圧、油圧、繊維の光のハイブリッド迅速な応答クイック配信競争力のある価格優れたアフターサービス信頼性の高い設計を用いてハイブリッドロータリージョイント◆このシリーズ製品は,ガス,液体,送電と組み合わせています。◆ハブリッドスリップリングの気体·液状デタ◆チャンネル: 2◆ねじねじサイズ:M20x1.5 RC1/4”◆メディア:窒素と油圧オイル◆圧力:50 mpa◆流量径:M12 M8ハイブリッドスリップリングの特長フランジ取付またはシャフト取付タイプ信号,電力,空気圧および油圧回路の組み合わせ気体・液体第1 - 12チャンネル圧力50 mpa埃や耐湿性のためのスプラッシュシール様々な軸方向および放射状の鉛出口が利用できるハイブリッドスリップリングの電気データパワー回路……

2チャンネルロータリーユニオンは,クランピングシステムをリリースするため,ひとつのチャンネルから油圧オイルを供給すると同時に,他のメディアをもう一方のチャンネルに流し込むことが可能です。スピンドルシャフトに装備します。

圧力: 10 bar - 50 bar
回転速度: 1,500转- 3,000转
公称サ@ @ズ: 9mm ~ 150mm

．.．タプrロタリジョントは，耐損傷性材料で製造されています。タ▪▪プrロ▪▪タリジョ▪▪ントで使用される材料は，真鍮とステンレス鋼です。これらのジョントは，空気，熱油，水にリンクされているサビス用に特別に設計されています。このデバスは，より高い流量を提供するフルフロ機能を備えており，制限が減少します。また、ロ、タリジョ、ントは、単一流量と二重流量の両方の設定で利用できます。このプラウダクトは，3/8から6个▪▪ンチまでの範囲のサ▪▪ズを提供します。.．.

圧力: 12巴
回転速度: 550转- 2000转

圧力: 10巴
回転速度: 55,000转/分钟

．.．バランスの取れたメカニカルシールとボールベアリングを備えた,水と熱オイルのユニバーサルロータリジョイント。用途に応じて様々なシ，ルの組み合わせを選択できます。印刷およびプラスチック産業の特別な要件を満たしています。カタログ番号:d132…

圧力: 0巴- 450巴
回転速度: 0转- 250转
公称サ@ @ズ: 6mm ~ 25mm

．.．空気,水素,水気用,すべての種類の液体用1/8インチ(DN06) 1インチ(DN25)——自己支持回転ジョイント——標準としてのラジアルハウジング接続——アキシャル/ラジアルシャフトコンセント——鋼ステンレス,真鍮、アルミニウム材料代替——シール面に硬質クロムめっき-特別なアプリケーションのための特別なモデル——標準アプリケーションパラメータ最大として12ポート。圧力:450バ，ル，最大6500プシ。温度範囲:華氏120度 (最大)。.．.
