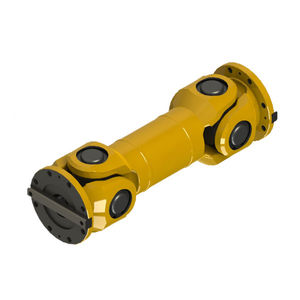

産業用自在継ぎ手

直径: 30、50毫米
トルク: 20nm - 7,389 Nm
操作角度: 45°，25°

．.．ユニバーサルジョイント業界標準のユニバーサルジョイント1946年に洛夫乔伊社が製造豊富なサイズとオプションをご用意ユニバーサルジョイント製品情報洛夫乔伊は,50年以上にわたって工業用ユニバーサルジョイントを製造してきました。当社の産業用ユニバーサルジョイントの製品ラインは定評があり,幅広い標準製品と特殊製品を提供しています。ヨークの形状は,非常に高い強度をもたらしながら,ジョイントの完全で自由な動きを可能にする特別な機能です。これは，高速での高馬力の能力を説明しています。.．.

直径: 58mm ~ 250mm
トルク: 180 Nm - 27000 Nm
操作角度: 18°- 35°

．.．高負荷および中負荷din15452規格に準拠したダボピン接続のフランジも用意しています。saeフランジもあります。ご要望に応じてハブ接続や高速接続も可能です。.．.

．.．Din 808/7551に従って製造された高精度ユニバ，サルジョ，ント。すべてのモデルタ▪▪プは，フォ▪▪クと中央ブロックを備えた2▪▪のハブで構成されています。ピンと穴の間には»pシリ，ズ。4個のベアリングにソリッドピンを採用しています。 »Eシリーズ：スライドブッシュ付。 »Hシリーズ：針状ころ軸受付き。 基準を選択する。 2つのシャフト（そのうち駆動側のシャフトは一定速度で回転している）と1つの単一のジョイントをマッチングさせると、それは駆動シャフトの周期的な変動を引き起こす角度を形成し、1回転あたり正確に4つの変動を行います。 従動軸の最高回転数と最低回転数の差は、2本の軸が形成する角度に依存します。この差は角度αが大きくなるほど大きくなります。 ホモキネティック・トランスミッションを実現するためには、2つの反対側のシングルジョイント（2つの中心ヨークが同じ平面上にあり、角度が等しいことに注意してください）か、ダブルジョイントのどちらかを取り付ける必要があります。前者のアーティキュレーションによって引き起こされる不規則性は、後者のアーティキュレーションによってキャンセルされます。ダブル・ジョイントを使用すると、2つのシングル・ジョイントの結合から生じる全長はさらに短縮されます。言い換えれば、二重関節は最短のホモキネティック・トランスミッションと考えられています。 低速用途（最大1.000 ...

直径: 57毫米~ 492毫米
トルク: 12500 Nm - 71万Nm

．.．産業用ユニバーサルジョイントOEM - UCWタイプモデル:ucw100 - 550トルクレンジ:12500 - 710000 - n - m…

直径: 105毫米~ 575毫米
トルク: 16000 Nm - 125万Nm

．.．工業用精密ユニバーサルジョイントUPY型模型:upy160 - 640トルク範囲:16000 - 1250000 - n - m…
