コンパクトバイス

最大締め付け強度: 20 kN
開口部: 6毫米- 154毫米

．.．センタリングクランプ-特徴,自動調芯機能付きバイス——爪が中心に向かって動きます。——これにより,常に安定したワークのセンタリング設定が可能です。5軸加工に最適です。——選べる2つのジョースタイル——強力な噛み合わせのセレーションジョーと,二重接触で強固なクランプを実現するアリミゾ式ジョーを用意。——用途に合わせてお選びいただけます。-20 knでの把持力クランプ面積が小さいので(セレーションジョー:3.5毫米/アリミゾジョー:3毫米),原材料のロスがありません。——コンパクトなボディ——小型の機械パレットにも簡単に取り付けられます。-130毫米と170毫米の2サイズをご用意しました。技術情報(英語)型締力:20 kn許容締め付けトルク:100 nm -材質本体:SCM440鋼,高周波焼入れ,黒染め,精密研磨仕上げジョーズベースSCM440鋼,黒染め仕上げ——データシートhttps://www.imao.co.jp/files/on-cat/pdf/en/cp170-n-e.pdf…

最大締め付け強度: 16 N
開口部: 130毫米

．.．当社の最新デザインは,業界をリードするセルフセンタリング・バイスの優れた機能をすべて備えており,130毫米のスクエアベースと幅広のマスタージョーを追加することで,幅広の部品を保持することができます。コンパクトなデザインは,夹具Proシステムに完璧にフィットするように設計されています。ドロップ&ロック式の位置決めとクランプ機能を使用するか,位置決めピンとオプションのクランプを使用してQLCグリッドプレートシステムで使用することができます。このロープロファイル・バイスには,あなたができないことはないでしょう。.．.

最大締め付け強度: 8kn - 35kn
開口部: 20毫米至100毫米

．.．轴セルフセンタリングバイスこのシリーズは,5軸マシニングセンタおよびパレットシステムの多くのクランプ作業に適しています。ワークピースが角度または円形であるかどうかにかかわらず,同心円クランプシステムは同じゼロ位置を提供します。コンパクトなデザイン,高い安定性,多彩なジョー(グリップジョー,プレーンジョー,ソフトジョー,振り子ジョー,Vタイプジョー)の追加機能40,60100125のクランプシステムは,IDからODへのクランプに適しています。5軸加工用に設計されており,ワークピースへの無料アクセスが可能です。短い標準ツールの使用シンプルで堅牢な構造,簡単な洗浄のための滑らかな表面また,標準デバイスのためのモジュールとして適した包括的な顎選択*……

最大締め付け強度: 20、25、40 kN
開口部: 4毫米

．.．新しい加工技術や製造方法は,クランプ技術の新しいソリューションの開発を求めています。短いベースと固定ジョーの動きが容易な中国5軸コンパクトバイスは,5面加工に最適です。ベースと可動ジョーの間のガイドのバランスの取れた設計により,ワークピースに近い加工作業を行うために高クランプジョーを使用できます。ベースは,剛性と寸法安定性のために鋳鉄製です。すべての側面が硬化し,地面です。カテゴリ5軸コンパクト虎钳の画像5軸加工のために設計された手動および油圧駆動ユニット短い標準ツールの使用を可能にする,ワークピースへの自由なアクセスシンプルで堅牢な構造,滑らかな表面,簡単な洗浄また,標準のためのモジュールとして適しています……

最大締め付け強度: 12、40、20 kN

名称モジュール式のジョーチェンジシステム付きのコンパクトで高精度の単動式小物バイスは,新しいクランプ作業のための調整が簡単です。適用分野3軸標準マシニングセンターで4軸縦型マシニングセンターで4軸横型マシニングセンターで5軸マシニングセンターでパレットマガジンで利点とメリットスピンドルを密閉汚れの影響を受けないローメンテナンスのクランピングデバイス非常に長いガイドクランプジョーの高い安定性モジュラーシステムジョー広範囲の要求に応える高い適応性適用分野は未完成部品および完成部品の両方の加工に対応汎用性が向上豊富なジョー製品群新しいクランプ作業でも最適な調整を実現コンパクトなデザインイケールおよび多種多様なパレットに最適トップジョーは水平または垂直に使用可能幅広いクランプ範囲に対応

最大締め付け強度: 5kn - 50kn
開口部: 2毫米至15毫米

名称コンパクトな構造で把持力の大きな,スプリング式2ジョークランピングブロック。標準ストローク,ロングストロークおよび固定式ジョーの3タイプが用意されています。適用分野3軸標準マシニングセンター4軸縦型マシニングセンター4軸横型マシニングセンター5軸マシニングセンター利点とメリット最高の品質要求に応える高精度ウェッジフッククランピングブロック卓越した加工プロセスを実現低い高さ機内空間を最大限に活用,最大のシステム剛性最適化された外側輪郭最高の側面アクセス性と最適な切屑落下立方体構造4…

最大締め付け強度: 20 kN
開口部: 128毫米

．.．小型ボール盤・タッピング盤用のコンパクトなパワーバイスです。顎のストローク(毫米):128年最大クランプ力(kN): 20顎幅(毫米):100年剛性が高く精度の高い焼入れ研削加工を施したスチールボディ構造。主な特徴北川電機のVCシリーズバイスは,異形ワークの作業に適しています。顎の高さ(毫米):40顎のストローク(毫米):128全高(毫米):105年ワーク取付面高さ(毫米):65全幅(毫米):109全長(毫米):355.5最大クランプ力(kN):……

最大締め付け強度: 20 kN
開口部: 204毫米

．.．小型ボール盤・タッピング盤用のコンパクトなパワーバイスです。顎のストローク(毫米):204年最大クランプ力(kN): 20顎幅(毫米):100年剛性が高く精度の高い焼入れ研削加工を施したスチールボディ構造。主な特徴北川電機のVCシリーズバイスは,異形ワークの作業に適しています。顎の高さ(毫米):40顎のストローク(毫米):204全高(毫米):105年ワーク取付面高さ(毫米):65全幅(毫米):112全長(毫米):431.5最大クランプ力(kN):……

最大締め付け強度: 30 kN
開口部: 204毫米

．.．トグル機構でクランプ力を調整できるロープロファイルバイス。顎のストローク(毫米):204年最大クランプ力(kN): 30顎幅(毫米):125年剛性が高く精度の高い焼入れ研削加工を施したスチールボディ構造。主な特徴北川電機のVEシリーズバイスは,高さを低く設計し,加工能力を高めています。爪の浮き上がりを最小限に抑え,高い加工精度を実現しました。顎の高さ(毫米):50顎のストローク(毫米):204全高(毫米):135年ワーク取付面高さ(毫米):85全幅(毫米):135全長(毫米):455年最大クランプ力(kN): 30重量(公斤):35本体材質。焼入れ鋼顎材料。硬化鋼 ...

最大締め付け強度: 0 n - 14000 n
開口部: 0毫米- 85毫米

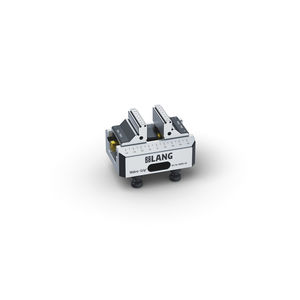

．.．新カテゴリーです。旧バージョンのMakro-Grip 46から,ジョー幅46毫米のMakro-Grip 77に変更します。77年改訂版では,Makro-Gripのスピンドルを搭載し,より高いトルクが得られるようになり,結果として保持力が向上し,さらに加工の信頼性が向上します。オートメーションに適しています。バージョン48120 - 46はRoboTrex 52オートメーションに適した2つのバイスのうちの1つです。.．.

最大締め付け強度N: 14000
開口部: 120毫米

最大締め付け強度: 0 n - 14000 n
開口部: 0毫米- 85毫米

．.．5軸マシニングセンターのバイスの高度なアプリケーションマルチタスキングのバイスシリーズは,5軸加工機用に特別に開発されました。ワークの5面を加工することで,加工サイクルを最適化することができます。コンパクトなデザインのため,この種のバイスはすべてのマシニングセンターに取り付けることができます。マルチタスク万力では,控制ジョーの使用を強くお勧めします。摩耗しないクイッククランプモジュラリティと汎用性0.02毫米以内の最高精度剛性と安全性省スペースデザイン&ハンディ最高の精度ベースと固定ジョーの両方にあるラック歯のおかげで,位置決めと整列(±0.02毫米)が可能になりました。マルチタスキングビジョン用スペーサー複合加工用バイスに対応しており,通常は手が届きにくい部品の加工が可能です。このスペーサーは,万力を機械に固定した状態でワークを位置決めしたり,取り外したりするために考案されたものです。自己中心視または漸近視タイプ1、2点タイプ……

最大締め付け強度: 12、22、32 kN

．.．5軸マシンセンターと新しいマルチクランピングシステムのための絶対的なニュースは,自動調芯式のコンパクトグリップバイスです。その名前は,非常にコンパクトで扱いやすいというバイスの主な特徴と,“グリップ”と呼ばれるインサートシステムを採用していることを示しています。このシステムには,メインジョーの上部に組み立てられた一連のジョーインサートが含まれており,クランプする材料の種類や硬さに応じて,鋭い歯や適切な形状の歯でワークをクランプする機能を備えています。.．.

．.．新しいマキシグリップバイスは,最高のクランプ安定性と最高の使い勝手を1つの製品で実現したいというニーズから生まれました。最高のクランプ安定性と最高の用途の多様性を一つの製品にまとめる必要があります。可能性はシングルパーツのワークホールディングからダブルパーツのワークホールディングへ,あるいはセルフセンタリングモードへと,すぐに直感的に移行できる可能性を持っています。直感的な操作が可能で,コンパクト性にも優れているため,3軸から5軸までのあらゆる機械で使用できる理想的な製品です。軸のあらゆる機械に使用できる理想的な製品です。最高のパフォーマンスを保証するために,このバイスは次のように実装されています。最高のパフォーマンスを保証するために,ベースボディ,スライド,スクリューには,ケースハードニングされ,焼き入れされ,研磨されたスチールを使用しています。摺動性を向上させるためにベアリングとガスケットを内部に装備しています。また,内部にはベアリングとガスケットを設け,摺動性の向上と三点支持機構への適切な潤滑を確保しています。 ...

開口部: 2、3毫米

．.．アプリケーション3軸4軸,5軸マシニングセンタや一般的なゼロ点クランプシステムでの使用に最適です。タイプ標準設計の油圧式センタリングバイス。オプションで誘導センサー付き。2本爪バージョン。お客様のメリット爪のストロークを最大20%拡大し,クランプ範囲を拡大最大55 knまでの最高のクランプ力,最適な結果とプロセスの信頼性精密くさびフックシステムを介して常に高いクランプ力を発揮するための最適化された潤滑システム最適なワークピースのために干渉する輪郭を減らしたコンパクトなデザインアクセス性、理想的な作業スペースの利用,最適なチップフロー頑丈で低バックラッシのジョーガイドで高い再現性を実現技術的な特徴-…

最大締め付け強度: 25、40、60 kN

．.．ご要望に応じて油圧駆動も可能です。マシニングセンターでの使用に特に適しています。水平,側面,またはベースプレートと接続して垂直方向に取り付け,例えばDUOクランピングタワーとして使用可能(背中合わせ)。頑丈なチッププロテクションが切粉の侵入を防ぐ把持力をプリセットできる駆動スピンドルクランピングクロー用のクランプ面ガイドとスピンドルのネジ山に中央潤滑油を供給アングルドライブを固定するためのスレッド頑丈なスチール製の本体とすべてのガイドは全面焼入れ,研削加工されているクロススロット付きの長いクランピングスライド,全面焼入れ,機能面は研磨済み爪幅125/160mmの罗姆フラットクランプ爪をすべて装着できるネジ穴付き驾驶台……

最大締め付け強度: 40,25kn

．.．片側駆動スピンドル付き。マシニングセンターやその他の生産システムでの柔軟なクランプ作業に対応。トリプルクランピング機能ダブルクランプ,セントリッククランプ,シングルクランピング。大きなクランプストローク(1つのジョーにつき50 mm爪の基本姿勢のすべてにおいて,スピンドルのクランプスレッドを汚れや切粉から保護します。両側に設置されたグリスニップルにより,すべてのガイドとスピンドルのネジ部を素早く簡単に潤滑することができます。横置き,縦置き,横置き2つの可動式クランプジョーと1つの固定式センタージョーを備えたバイス基本ボディはスチール製,ですべてのガイドは全面的に焼き入れと研磨が施されています。爪による固定のみ可能(ご要望に応じて直接固定も可能どのようなクランプ操作でも一定のクランプ力が得られ,トルクレンチを使用した場合でも高い再現性が得られます。RKD-M……

最大締め付け強度: 4500, 19,000, 48,000, 52,000, 55,000 n
開口部: 4毫米- 30毫米

．.．クランピングフォースブロック,空圧、セントリッククランプセルフセンタリング66 x66mmのコンパクトサイズ最大荷重:55000 N最大30 mmのストロークストローク制御定格IP 40…65年潤滑油の集中供給加圧……

最大締め付け強度: 7,600 n - 55,000 n
開口部: 2毫米至15毫米

．.．クランピングフォースブロック,空気圧、固定ジョー付き固定式ジョー1個力:最大55000 Nストローク:最大15毫米ストロークコントロール定格IP40潤滑油の集中管理加圧……

最大締め付け強度: 18,27,37kn
開口部: 30、50、60、150毫米

．.．クランピングフォースブロック,マニュアル,センタークランプ迅速な交換を可能にする頑丈な準備セルフセンタリング最大37.000 Nのクランプ力ストロークは最大150毫米ワークピースをブランクにするバージョン……

最大締め付け強度: 20kn - 35kn
開口部: 20毫米至100毫米

最大締め付け強度: 25千牛顿- 50千牛顿
開口部: 100,125,160毫米

最大締め付け強度: 25千牛顿- 40千牛顿

最大締め付け強度: 760、1,200、3,300、2,100 KGF

．.．磁性材料の加工に適しています。ワークを素早くクランプし,5面加工を実現様々な磁性体用ジョーを使用し,加工ニーズに合わせて柔軟に調整・構成可能アプリケーションミーリング,グラインディング,ターニング,ドリル,オートメーションなどフライス盤や数控マシニングセンターでの中型・大型ワークの加工に最適です。作業台や工具台の上に複数のマグネットバイスを並べることで,独自のワークホールディングソリューションを構築することができます。.．.

最大締め付け強度: 0公斤至6000公斤

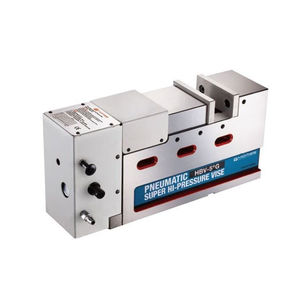

．.．3年保証誤作動しにくいハイフォースシリンダー高さが固定されているので,複数のバイスを一緒に使うことができます。1 .専用のハイフォースシリンダーにより,0 ~ 6000公斤のクランプ力を発揮し,ワークの材質に応じて調整が可能です。2 .バイス本体はFCD60グレード以上のダクタイル鋳鉄製で,高精度で耐久性に優れています。3 .スライドウェイにはHRC50°の焼入れを施し,耐久性を向上させ,長時間の使用でも位置決めの高さを維持します。4 .コンパクトで高剛性の特殊なアングルロックシステムは,ワークを正確な位置まで自動的に引き下げることができます。5 .誤作動の少ないハイフォースシリンダーを採用しています。6 .エア供給が停止しても,20分間クランプ力を維持できる特殊な安全装置を搭載しています。7 .安全範囲は4 ~ 4.5毫米です。.．.

最大締め付け強度: 0公斤至8,000公斤

．.．0 ~ 8000公斤の高いクランプ力圧力調整ノブ:迅速な操作が可能クランプ力は,ワークの材質に応じて0 ~ 8000公斤の範囲で調整できます。安全範囲は8毫米です。1.特許取得済みの新機構“气动系统”により,クランプ力を0 ~ 5000公斤に向上させ,ワークの材質に応じて調整が可能です。2 .バイス本体はFCD60グレード以上のダクタイル鋳鉄製で,高精度で耐久性に優れています。4500公斤の力で0.01毫米以下のたわみを実現しています。3 .スライドウェイはHRC50°に焼入れされているため,耐久性が高く,長時間の使用でも位置決めの高さを維持できます。4 .コンパクトな設計で,FCD60グレード以上の高剛性鉄を使用した特殊なアングルロックシステムは,4500公斤の荷重下で0.01毫米以内の正確な位置にワークを自動的に引き下げます。5 .また,チューブの色を変えているので,修理も簡単です。6 .万力は,空気が遮断されても3分間はクランプ力を維持する安全設計です。 高さが固定されているので、複数のバイスを併用することができます。 マシニングセンターでの精密金型製作や、高精度で高いクランプ力を必要とする重切削加工に適しています。 ...

最大締め付け強度: 16000, 30000, 40000, 50000 n
開口部: 19毫米- 114毫米

．.．自動調芯式のバイスシリーズMZRは,多軸マシニングセンターで生部品をクランプするための費用対効果の高いクランプツールとして使用されています。コンパクトなので,多軸マシニングセンターのワークへのアクセスを最大限に高めることができます。また,リバーシブルジョーによりクランプ幅を拡大することができます。一目でわかるメリット魅力的な価格のベーシックモデル装着可能なベースジョー大小のワークに対応するリバーシブルジョー材質:モディファイド・スチール,表面焼入れ機能面の精密研削加工材料強度500…

最大締め付け強度: 70,50,40kn
開口部: 50,40,30mm

．.．自己センタリングクランプバイスシリーズMZCは,完全にカプセル化され,大規模でねじれのない構造を特徴としています。汚れや詰まったチップによる誤動作は最小限に抑えられます。大きなクランプ幅と高いクランプ力により,多軸マシニングセンタでの汎用的で柔軟な使用が可能になります。最適化されたコンパクトな設計と幅広いクランプ顎タイプにより,それぞれ異なる顧客のニーズに合わせてワークピースへの最適なアクセス性が得られます。異なる機械コンセプトに対する最適なアクセシビリティを実現できます。.．.

最大締め付け強度: 8kn - 50kn
開口部: 2毫米至30毫米

．.．このセンタークランプバイスシリーズの油圧操作により,産業用ロボットを使用することで,クランプ工程を短縮または完全に自動化することができます。365日24時間のオートメーションセルで使用するために,当社は中央の潤滑システムを提供しています。コンパクトで省スペース設計により,エッジに干渉したり,限られた作業スペースに設置したりすることなく,加工が可能です。このシリーズは,内部および外部クランプ用に仕様化されています。エアパージ接続は,クーラントや汚れの浸透から保護します。.．.

最大締め付け強度N: 22000

．.．ディバイデッドバイスキャパシティワーク寸法に適応含む2ベースプレート016 .09点——高さ28毫米1爪可動式割出爪:09 - 025クランプ範囲16毫米1固定割出し爪:09 - 080幅60毫米…

開口部: 0毫米- 100毫米

．.．説明TriMax Gシリーズは,高精度5軸加工用に設計されたバイスです。コンパクトなデザインで,1回のクランプ操作で5面加工が可能です。このバイスは,ブランク,加工済み,丸型,異形のワークを保持することができます。寸法安定性,剛性,耐久性に優れ,最大の切削力と長寿命を実現します。拡張スクリュー機能により,最大7.87英寸(200毫米)までのワークを1セットで最大8900ポンドのクランプ力でクランプすることができます。従来のバイスとは異なり,TriMax Gはトラクションクランプによりワークをクランプします。このバイスには,固定爪と可動爪があり,硬化したシャフトと研磨されたシャフト上を移動することで,より迅速かつ正確な位置決めが可能になります。複数のバイスを組み合わせて使用することで,より大きなワークを保持することができます。TriMax……

．.．爪とアンビルプレートは高周波焼入れワークを整列させるための特大のアンビル面保護されたバイススピンドル調整可能なガイダンスエナメルブルー調整可能なガイダンス青色塗装バッケンブライト(毫米):100 mm正味重量[g]: 7040克正味重量(公斤):7日04公斤使用可能なクランプリーチ(毫米):120毫米カラーペイントブルー……

．.．油圧ロックは悪徳タイプE99-EG99のために提供されています。これらの悪徳は,タイプOE99-OEG99として知られています。オペレータを疲れることなくセキュアロックは,カバーに取り付けた油圧シリンダと空気油圧乗数を使用することによって得られる。キャリッジはスクリュー回転によって配置されます。ピースをロックするには,エアオイルマルチプライヤバルブを作動させるだけです。油圧ストロークは6毫米です。100 - 125年モデルのための8バールでのロック力:1900…

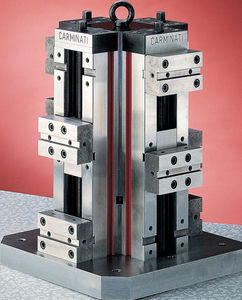

．.．キューブタイプC.E.4。99年93はヨーロッパシリーズのヨーロッパの4つの悪徳を同時に使用するためのCARMINATIによって投影された理想的なソリューションです。寸法とコンパクト,最大の剛性を確保し,安定化鋼中のC。N Buildtのパワーを最大限に活用し,10進公差さらに最大精度で整流します。.．.

．.．1 .最大の開口部を持ち,全長がコンパクト。特にマシニングセンターに最適です。2 .機械式クランプ力増強装置(ナックルジョイント装置)は,クランプ力の選択が可能(1トン,2トン,3トン,4トン)。3 .硬質素材——ダクタイル鋳鉄GGG60(60公斤/平方毫米または80.000 psiの耐力)。4 .バイスベッドは,精度を長期間維持するためにHRC45に焼入れされています。5 .固定式ジョーと可動式ジョーは研磨によりHRC52 ~ 55に硬化しています。6 .各バイスには,リードスクリューやバイス内部への切粉の落下を防ぐための拡張チップカバーが付いています。バリカンプバイスv电源のすべての機能は,Vari-Clampバージョンでさらに強化されています。1 .固定ジョーと可動ジョーの両方が超低設計で,より薄いワークをクランプするのに適しており,重切削能力と加工精度を向上させます。2 .可動式ジョーはバランス機構を採用しており,様々なワークや難しいクランプ形状に対応するために,ジョーには多くの種類のグリッパーが取り付けられています。 3.バランスジョーは、バランス機構により設計されており、その機能は、鋸盤で加工された後の粗い材料、鋳造材料、傾斜した粗い表面に対して、容易に傾斜したり、滑らかでない表面をクランプすることができます。 4.Vari-Clampは、不定形、円形、楕円形、長方形、不定形曲面、段差のあるワーク、クランプが困難な斜めのワークなどを、可動ジョーのバランス機構とグリッパーの形状の違いを利用して、上手にクランプすることができます。 ...

最大締め付け強度: 18,000 n - 45,000 n
開口部: 8、3、6、2毫米

．.．液压ドライブによるユニバーサルセルフセンタリングバイス- 2下巴UVH油圧式2顎セルフセンタリングバイス。高いクランプ力を備えたコンパクト設計。バイスには,標準ストローク,ロングストローク,固定顎があります。利点•正確なくさびフック機構により機械加工精度を実現•確実なクランプのための高力駆動•長い顎ガイダンスによるクランプ範囲の拡張•最適な顎ガイド(硬化,頑丈,低バックラッシュ)により,長寿命で高いクランプ力を実現•……

最大締め付け強度: 40 kN

最大締め付け強度: 2 kN
開口部: 21毫米

．.．組立試験と測定法万能万力——X-GRIP XLこれまでで最も柔軟性の高い万力。X-GRIP XLは,計測,試験,組立のための万力です。——矩阵ピンジョー付き万能万力バイス——大きな可変クランプ幅のための可動爪——計測と組立作業のための安全で再現性の高いクランプ部品——オプションには,デリケートな表面用のプラスチック製ピンチップが含まれます。——しけんじぎょうにゅうりょく——緻密な保持力——特に複雑なワークに有効——かえりじかん……

．.．製品の説明1。最低限の曲げには最高品質のダクタイル鋳鉄80000 PSIを使用してください。2 .封入されたリードスクリューと摺動面は焼入れ研磨されています。3 .最高のクランプ力。非常に正確で耐久性に優れています。4 .このバイスは,ハンドルを締めることで発生する水平方向の力が可動爪内の半球体を押すため,可動爪が下方に突き刺さるように設計されている。に保持されていても,作業場が上に移動することはない。顎のプレート。5 .爪板の設定位置は4箇所あり,爪板の開口部を広くしています。 6.新しいVD675、VA-8Lには2つの大きな改良が施されています。それは、広い開口部を持つジョーと、たわみを50%低減するインターグラルキーを採用した大型ファスナーを特徴とする新しい固定ジョーです。 ...
