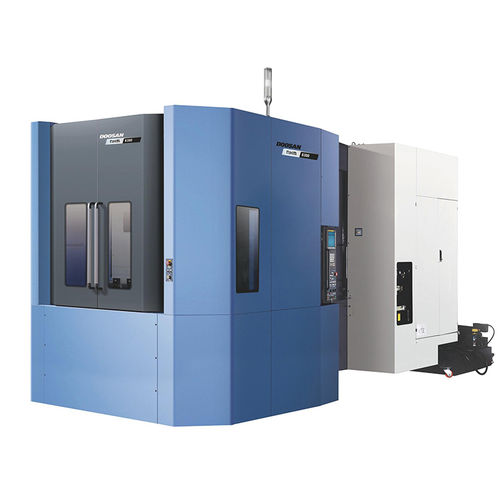

3軸マシニングセンタNHM系列

横型 16ル 自動工具交換装置

特徴

軸の数

3軸

主軸の方向

横型

ツールステーション数

16ル

応用

自動工具交換装置

その他の特徴

高性能，高生産性，高剛性，高出力，パレット交換装置付き

x軸移動距離

800毫米，1050毫米，1400毫米(31英寸)

y軸移動距離

700毫米，850毫米，1050毫米(28英寸)

z軸移動距離

850毫米，1000毫米，1200毫米(33英寸)

回転速度

6000 RPM (37,699 rad.min-1)

出力

15 kW, 22 kW, 25 kW, 35 kW (20.39 hp)

x軸の移動速度

24000 mm/min, 30000 mm/min (16 in/s)

y軸の移動速度

24000 mm/min, 30000 mm/min (16 in/s)

総重量

18,500公斤，20,500公斤，27,000公斤(40,786磅)

全長

6,055毫米，6,410毫米，7,380毫米(238.4英寸)

全幅

3,670毫米，3,930毫米，4,325毫米(144.5英寸)

全高

3,330毫米，3,495毫米，3,760毫米(131.1英寸)
